一、干式铁芯并联电抗器的用途

在高压远距离输电系统中，一般并联于变电站的低压侧或变压器的三次线圈上,用于补偿线路的电容性充电电流，限制系统电压升高和操作过电压，从而降低系统的绝缘水平要求，保证线路可靠运行。

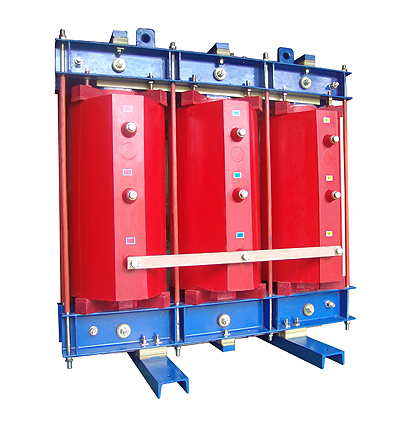

二、干式铁芯并联电抗器的结构特点

1.干式铁芯并联电抗器采用环氧树脂成型固体绝缘结构，三相共体，以硅钢片为导磁介质，高填充系数的辐射式铁芯柱组成磁路结构。其线圈由多个包封组成，并以小截面多股扁铜导线平行并绕而成，有效地减少了产品体积和损耗。

2.该型电抗器的铁芯和绕组都不浸在任何液体之中，并以空气自冷为冷却方式，线圈耐热等级为F级，无油介质，安全性好，便于制造和维护，方便用户使用运行。

3磁通以硅钢片为导磁介质，铁芯柱由高填充系数的辐射式铁饼与特种石材气隙组成，最终经环氧浇注高温固化而成一个坚固的整体，使铁芯涡流损耗减小，噪声降低。

4.电抗器绕组由多个包封线圈组成，每个线圈均均由绝缘性能优良的玻璃丝包漆包扁铜线绕制，并用环氧树脂等对线圈进行绝缘包封，最终高温固化而成。因为电抗器线圈采用截面较小的多股扁铜导线平行并绕而成，从而有效地降低了谐波下导线中的涡流损耗。

5.包封电抗器线圈包封间有轴向散热气道，具有优良的散热性能。

6. 电抗器线圈和铁芯经高温固化后，具有良好的电气绝缘性能和机械性

三、树脂绝缘干式铁芯并联电抗器的技术特点

1.线圈经环氧树脂浇注而成，具有阻燃、自熄、免维护、机械强度高、抗短路冲击能力强、绝缘强度好、局部放电量小、使用寿命长等优点；

2. 铁芯制造采用了干式变压器的制造技术、振动小、噪音低、漏磁少，对环境的电磁干扰小；

3. 产品的整体结构紧凑，安装尺寸小，占用空间小；

4.产品的技术条件符合国际标准IEC289-88和部颁标准JB-5346-98等要求，其技术性能达到当代国际同类产品的水平。

四、树脂绝缘干式铁芯串联电抗器执行标准

IEC289-88《电抗器》

GB10229-88《电抗器》
