1.概述

在无功补偿回路中串联一定比例的电抗器,可以显著提高供电系统的可靠性和稳定性,在某些情况下,如电网谐波含量大时,则必须配备电抗器。

2.用途

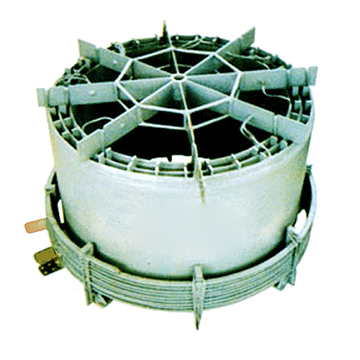

LKGKL系列干式空芯滤波电抗器与并联电容器组串联使用，组成谐振电路，提供低阻抗谐波通道，滤除指定的高次谐波，同时可实现电力系统的无功补偿、限制电容器组投入时的浪涌电流。

3.主要特点

可安装于户外或户内；

没有铁芯，不存在磁饱和，线性度好；

线圈无金属紧固联结，线圈连接端头与星形接线板相焊接，电气性能好；

噪音小，机械强度高，有较大的稳定裕度，可耐受高短路电流的冲击；

外表涂有三防绝缘漆，可在日晒、潮湿、雨淋、寒冰等恶劣条件下安全运行；

安装方式灵活，节省用地；

进出线端子角度可按用户要求设计制造。

4.型号说明

5.技术数据：（详见表二）

☆额定电压：6、10、35、66kV等

☆额定容量：72、84、120、320、400kvar等

☆电感调节范围：±5%、±10%、±20%等

6.执行标准

GB10229-88、JB5346-1998、DL462-92

7.使用条件

（1）使用地点：户内或户外

（2）使用环境温度：-40℃～+45℃

（3）海拔高度：1000米（如果超过1000米请在订货时说明）

（4）安装地点应无有害气体、蒸汽及导电性或爆炸性尘埃。

8.订货说明

订货时请提供以下数据：

（1）系统额定电压

（2）基波电流

（3）谐波电流

（4）额定电感量

（5）电感量调整范围

（6）电感调整形式（固定抽头式或连续可调式）

（7）基波品质因数

（8）安装方式（水平或叠装）

（9）使用环境（户内或户外）

（10）三相进出线端子夹角
